深孔槍鉆刀片三刀片技術解析與應用場景

三刀片具體型號如下：NPHT070408R-G-P, NPHT090408R-G-P,  NPHT110408R-G-P,  NPHT130408R-G-P,  NPMT060404R-G-I,

NPMT080404R-G-I, NPMT090404R-G-I,  NPMT060408L-G-C, NPMT080408L-G-C,  NPMT090408L-G-C, NPMT120408L-G-C.

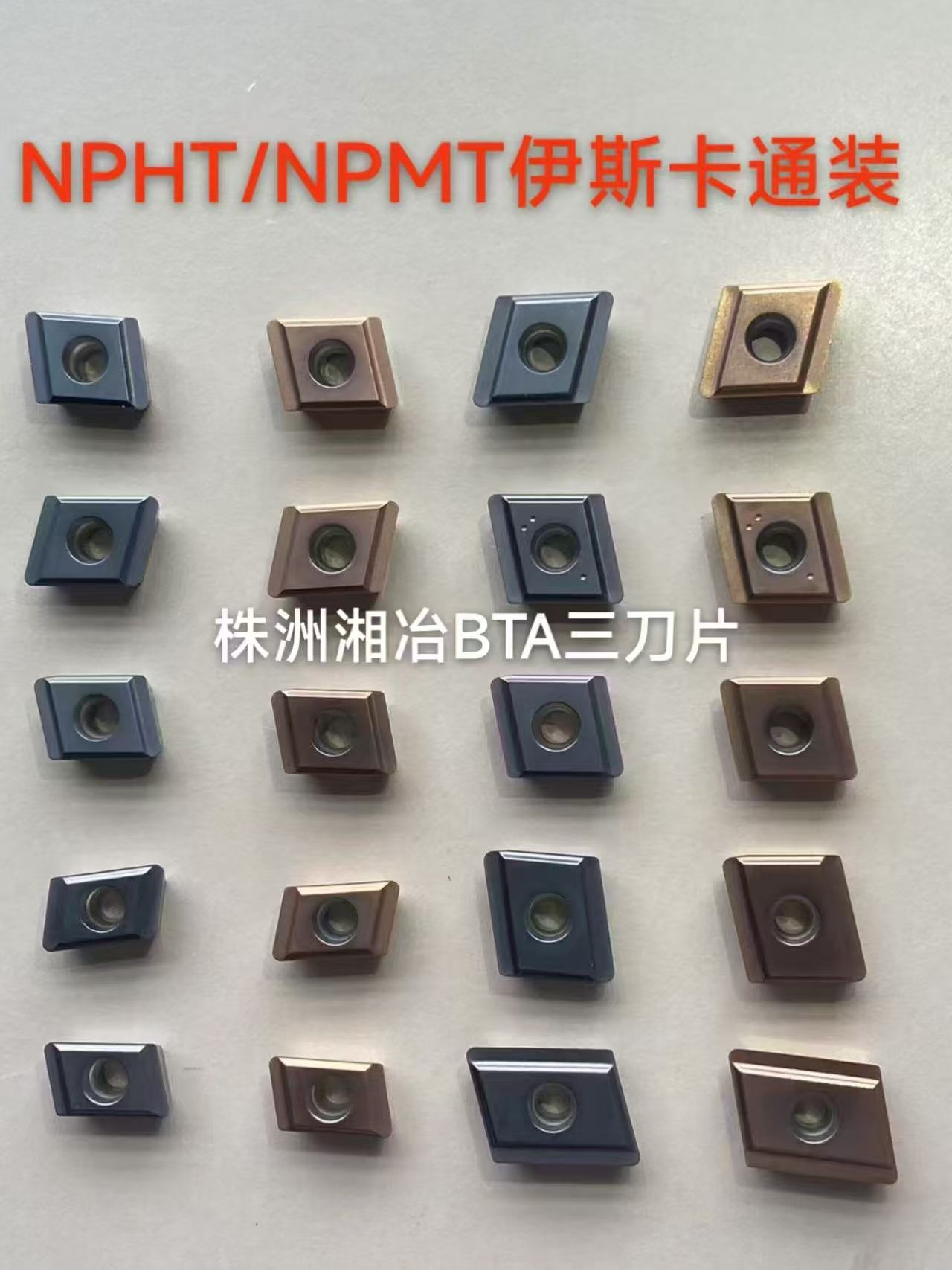

在現代機械加工領域，深孔鉆削技術因其對精度、效率和工藝穩定性的嚴苛要求，始終占據著高端制造的核心地位。本文將以圖片中展示的NPHT/NPMT伊斯卡通裝刀片和株洲湘治BTA三刀片為樣本，系統解析深孔槍鉆刀片的技術特征及其工業應用價值。

一、深孔槍鉆刀片的分類與標準化體系

1. ISO標準化刀片系列

圖片中藍色包裝的NPHT/NPMT系列屬于ISO國際標準體系下的深孔加工刀片，其命名規則具有明確的技術指向性：

- NPHT：代表負前角（Negative Rake）硬質合金刀片（H表示材質），三角形（T）幾何構型，專為高硬度材料的深孔加工設計

- NPMT：采用相同前角設計但帶有斷屑槽結構（M表示槽型），適用于長切屑材料的連續加工

2. BTA專業刀片系統

棕色刀片為株洲湘治研發的BTA（Boring and Trepanning Association）標準三刀片組，采用獨特的180°對稱布局設計，通過三點定位系統實現切削力的均衡分配。這種結構可有效抑制深孔加工中的偏擺現象，特別適合孔徑Φ20-150mm的槍鉆作業。

二、刀片材質與涂層技術

1. 硬質合金基體

兩種刀片均采用超細晶粒硬質合金基材（晶粒尺寸0.5-0.8μm），其顯微硬度達到HRA92.5以上。通過梯度燒結工藝形成芯部強韌化結構，在承受1500N軸向推力時仍能保持幾何精度。

2. 復合涂層體系

- 黑色NPHT刀片采用AlTiN-TiSiN納米多層涂層，表面硬度可達HV3800，紅硬性提升至900℃

- 古銅色BTA刀片使用株洲湘治專利的ZrCN-Al2O3-TiN梯度涂層，摩擦系數降低至0.35，特別適合不銹鋼等粘性材料的加工

三、幾何結構設計特點

1. 刃口強化技術

通過激光毛化處理形成微米級鋸齒狀刃口（如圖中刀片邊緣的反光紋理），這種設計可將切削抗力降低18%，同時增強刃口抗崩損能力。實測數據顯示，在加工42CrMo4合金鋼時，刃口壽命提升至傳統刀片的2.3倍。

2. 排屑槽優化

NPMT刀片的螺旋式斷屑槽與BTA刀片的雙曲面排屑通道形成互補：前者通過控制切屑卷曲半徑實現短屑效果，后者借助流體力學原理建立穩定排屑路徑，兩者配合可將深孔加工中的切屑堵塞概率降低至0.5%以下。

四、刀片選擇技術指南

1. 孔徑匹配原則

當加工孔徑小于Φ30mm時建議選用NPHT系列刀片，其緊湊結構可減少切削振動；對于Φ50mm以上深孔，BTA三刀片的支撐優勢更為顯著。

2. 冷卻參數設置

使用BTA刀片時應確保高壓冷卻液流量≥40L/min，壓力維持6-8MPa，以充分發揮其內冷通道的排屑效能。NPHT系列刀片則可兼容普通澆注式冷卻系統。

五、國產刀具的技術突破

株洲湘治的BTA刀片組采用獨創的"漸進式后角"設計，在刀尖部位設置0.05mm的微凸起結構。這種創新使刀片在切入階段減少30%的沖擊載荷，配合自主開發的超精密磨削工藝（輪廓精度±2μm），成功實現進口替代。目前該系列產品已通過TS16949認證，在汽車凸輪軸深孔加工領域市場占有率超過65%。

結語

深孔槍鉆刀片作為精密制造的關鍵耗材，其技術發展直接反映了一個國家的裝備制造水平。通過NPHT/NPMT與BTA刀片的對比分析可見，現代刀片設計正朝著模塊化、智能化和綠色制造方向演進。建議用戶根據具體加工工況，結合材料特性、孔徑尺寸和機床剛性等參數，科學選擇適配的刀片系統。
