機加工行業不得不知的18種數控刀具刀具！

切削工具是機械制造中用于切削加工的工具。 絕大多數的刀具是機用的，但也有手用的。由于機械制造中使用的刀具基本上都用于切削金屬材料，所以“刀具”一詞一般就理解為金屬切削刀具。切削木材用的刀具則稱為木工刀具。

目前，中國切削刀具制造行業機遇與挑戰并存，但是總體來看，行業發展的有利因素占據了主導地位。結合國內外經濟發展情況以及中國切削刀具行業自身的發展狀況，預計“十二五”期間中國切削刀具行業將保持每年25%以上的速度增長，預計到2015年行業銷售收入有望突破1400億元大關，切削刀具領域硬質合金需求前景較好。

刀具分類

按工件加工表面的形式可分為五類：

■ 加工各種外表面的刀具，包括車刀、刨刀、銑刀、外表面拉刀和銼刀等；

■ 孔加工刀具，包括鉆頭、擴孔鉆、鏜刀、鉸刀和內表面拉刀等；

■ 螺紋加工刀具，包括絲錐、板牙、自動開合螺紋切頭、螺紋車刀和螺紋銑刀等；

■ 齒輪加工刀具，包括滾刀、插齒刀、剃齒刀、錐齒輪加工刀具等；

■ 切斷刀具，包括鑲齒圓鋸片、帶鋸、弓鋸、切斷車刀和鋸片銑刀等等。

此外，還有組合刀具。

按切削運動方式和相應的刀刃形狀，刀具又可分為三類：

■ 通用刀具，如車刀、刨刀、銑刀(不包括成形的車刀、成形刨刀和成形銑刀)、鏜刀、鉆頭、擴孔鉆、鉸刀和鋸等；

■ 成形刀具，這類刀具的刀刃具有與被加工工件斷面相同或接近相同的形狀，如成形車刀、成形刨刀、成形銑刀、拉刀、圓錐鉸刀和各種螺紋加工刀具等；

■ 展成刀具是用展成法加工齒輪的齒面或類似的工件，如滾刀、插齒刀、剃齒刀、錐齒輪刨刀和錐齒輪銑刀盤等。

結構

各種刀具的結構都由裝夾部分和工作部分組成。整體結構刀具的裝夾部分和工作部分都做在刀體上；鑲齒結構刀具的工作部分(刀齒或刀片)則鑲裝在刀體上。

刀具的裝夾部分有帶孔和帶柄兩類。帶孔刀具依靠內孔套裝在機床的主軸或心軸上，借助軸向鍵或端面鍵傳遞扭轉力矩，如圓柱形銑刀、套式面銑刀等。

帶柄的刀具通常有矩形柄、圓柱柄和圓錐柄三種。車刀、刨刀等一般為矩形柄；圓錐柄靠錐度承受軸向推力，并借助摩擦力傳遞扭矩；圓柱柄一般適用于較小的麻花鉆、立銑刀等刀具，切削時借助夾緊時所產生的摩擦力傳遞扭轉力矩。很多帶柄的刀具的柄部用低合金鋼制成，而工作部分則用高速鋼把兩部分對焊而成。

刀具的工作部分就是產生和處理切屑的部分，包括刀刃、使切屑斷碎或卷攏的結構、排屑或容儲切屑的空間、切削液的通道等結構要素。有的刀具的工作部分就是切削部分，如車刀、刨刀、鏜刀和銑刀等；有的刀具的工作部分則包含切削部分和校準部分，如鉆頭、擴孔鉆、鉸刀、內表面拉刀和絲錐等。切削部分的作用是用刀刃切除切屑，校準部分的作用是修光已切削的加工表面和引導刀具。

刀具工作部分的結構有整體式、焊接式和機械夾固式三種：

■ 整體結構是在刀體上做出切削刃；

■ 焊接結構是把刀片釬焊到鋼的刀體上；

■ 機械夾固結構又有兩種，一種是把刀片夾固在刀體上，另一種是把釬焊好的刀頭夾固在刀體上。

硬質合金刀具一般制成焊接結構或機械夾固結構；瓷刀具都采用機械夾固結構。

刀具切削部分的幾何參數對切削效率的高低和加工質量的好壞有很大影響。增大前角，可減小前刀面擠壓切削層時的塑性變形，減小切屑流經前面的摩擦阻力，從而減小切削力和切削熱。但增大前角，同時會降低切削刃的強度，減小刀頭的散熱體積。

在選擇刀具的角度時，需要考慮多種因素的影響，如工件材料、刀具材料、加工性質(粗、精加工)等，必須根據具體情況合理選擇。通常講的刀具角度，是指制造和測量用的標注角度在實際工作時，由于刀具的安裝位置不同和切削運動方向的改變，實際工作的角度和標注的角度有所不同，但通常相差很小。

材料

制造刀具的材料必須具有很高的高溫硬度和耐磨性，必要的抗彎強度、沖擊韌性和化學惰性，良好的工藝性(切削加工、鍛造和熱處理等)，并不易變形。

通常當材料硬度高時，耐磨性也高；抗彎強度高時，沖擊韌性也高。但材料硬度越高，其抗彎強度和沖擊韌性就越低。高速鋼因具有很高的抗彎強度和沖擊韌性，以及良好的可加工性，現代仍是應用最廣的刀具材料，其次是硬質合金。

聚晶立方氮化硼適用于切削高硬度淬硬鋼和硬鑄鐵等；聚晶金剛石適用于切削不含鐵的金屬，及合金、塑料和玻璃鋼等；碳素工具鋼和合金工具鋼現在只用作銼刀、板牙和絲錐等工具。

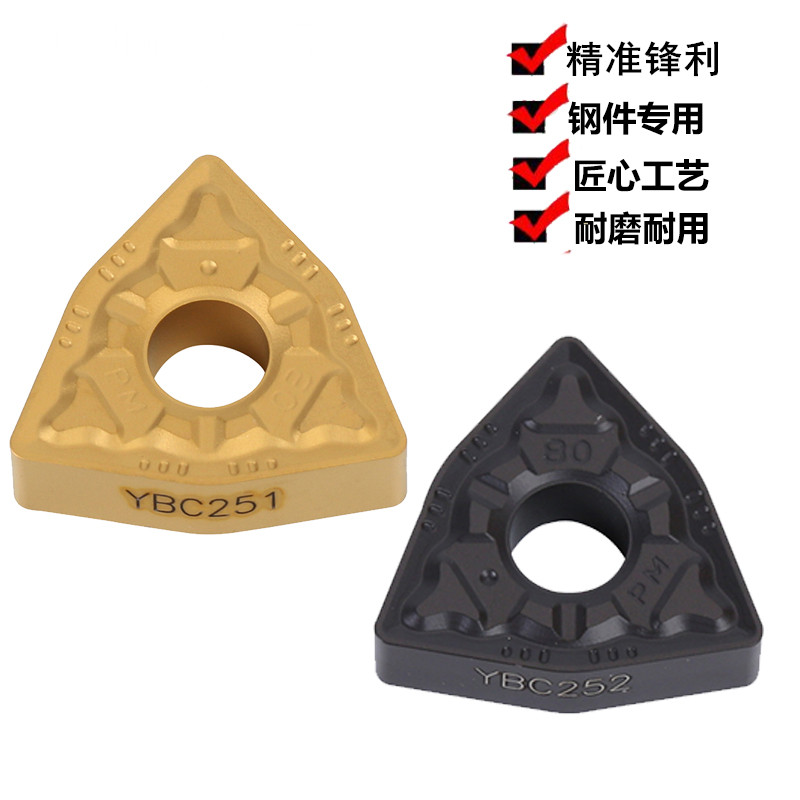

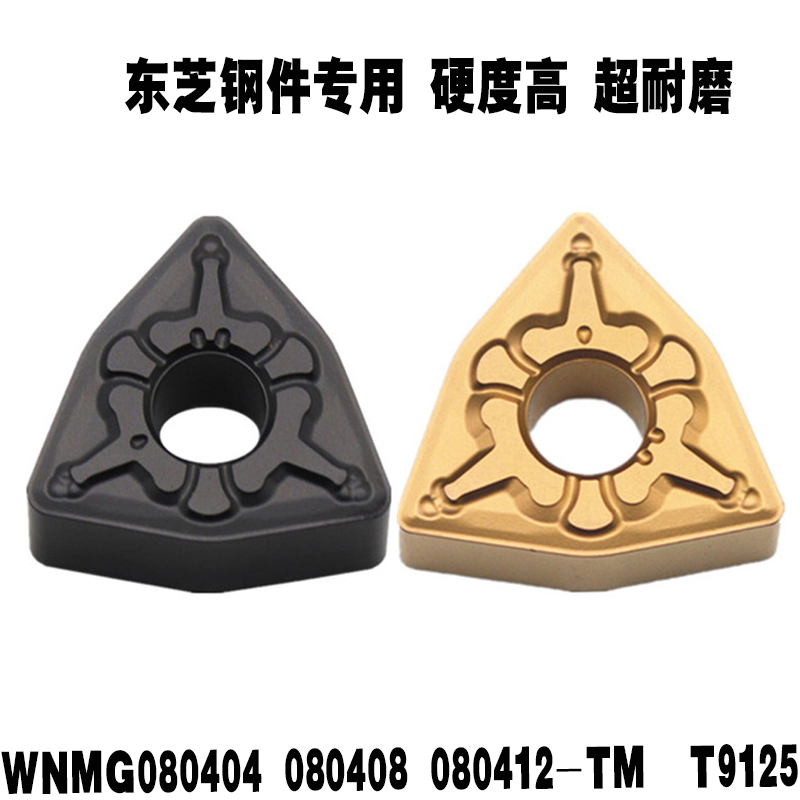

硬質合金可轉位刀片現在都已用化學氣相沉積涂覆碳化鈦、氮化鈦、氧化鋁硬層或復合硬層。正在發展的物理氣相沉積法不僅可用于硬質合金刀具，也可用于高速鋼刀具，如鉆頭、滾刀、絲錐和銑刀等。硬質涂層作為阻礙化學擴散和熱傳導的障壁，使刀具在切削時的磨損速度減慢，涂層刀片的壽命與不涂層的相比大約提高1～3倍以上。

由于在高溫、高壓、高速下，和在腐蝕性流體介質中工作的零件，其應用的難加工材料越來越多，切削加工的自動化水平和對加工精度的要求越來越高。為了適應這種情況，刀具的發展方向?qū)⑹前l(fā)展和應用新的刀具材料，想學UG編程，在QQ群565120797可以幫助你提升；進一步發展刀具的氣相沉積涂層技術，在高韌性高強度的基體上沉積更高硬度的涂層，更好地解決刀具材料硬度與強度間的矛盾；進一步發展可轉位刀具的結構；提高刀具的制造精度，減小產品質量的差別，并使刀具的使用實現最佳化。

刀具材料大致分如下幾類：高速鋼、硬質合金、金屬陶瓷、陶瓷、聚晶立方氮化硼以及聚晶金剛石。

發展趨勢

根據制造業發展的需要，多功能復合刀具、高速高效刀具將成為刀具發展的主流。面對日益增多的難加工材料，刀具行業必須改進刀具材料、研發新的刀具材料和更合理的刀具結構。

■ 硬質合金材料及涂層應用增多。細顆粒、超細顆粒硬質合金材料是發展方向；納米涂層、梯度結構涂層及全新結構、材料的涂層將大幅度提高刀具使用性能；物理涂層（PVD）的應用繼續增多。

■ 新型刀具材料應用增多。陶瓷、金屬陶瓷、氮化硅陶瓷、PCBN、PCD等刀具材料的韌性進一步增強，應用場合日趨增多。

■ 切削技術快速發展。高速切削、硬切削、干切削繼續快速發展，應用范圍在迅速擴大。
