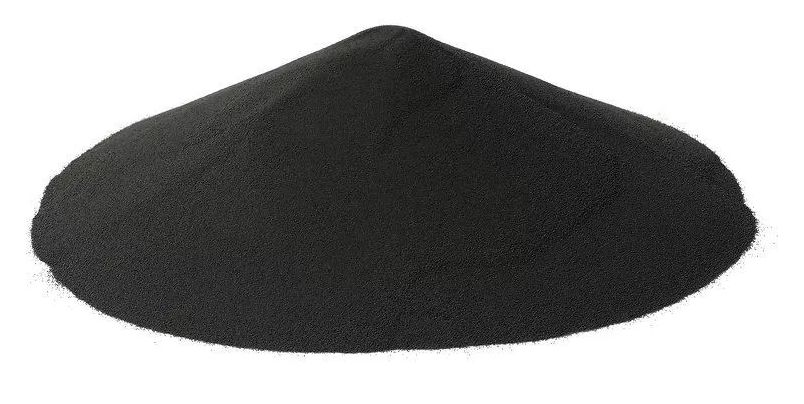

氧化鎢與碳混合，并放入特殊的火爐中加工成碳化鎢，這是所有硬質(zhì)合金的主要原材料。碳化鎢是一種極其堅(jiān)硬而易碎的材料，被用作硬質(zhì)合金的主要成分。碳化鎢與鈷混合，鈷對(duì)硬質(zhì)合金的屬性至關(guān)重要。鈷越多，硬質(zhì)合金的韌性越好；反之就越堅(jiān)硬、耐磨。不同成分的重量配比以最高精度來(lái)進(jìn)行。一批420公斤的原料誤差不可大于20克?；炝鲜且豁?xiàng)精密的冶金作業(yè)，最后，把混合物在大型球磨機(jī)里磨成細(xì)膩而精致的粉末。混合物必須噴霧干燥，才能獲得正確的流動(dòng)性。研磨后，粉末的顆粒度達(dá) ? 0.5-2.0 um。

首先在高度自動(dòng)化的CNC 控制沖壓機(jī)內(nèi)用沖頭和沖模進(jìn)行壓制，得到基本形狀和尺寸。壓制后，刀片看起來(lái)與真正的硬質(zhì)合金刀片極為相似，但是硬度還遠(yuǎn)沒達(dá)標(biāo)。機(jī)器人將壓制刀片傳送至由耐熱材料制成的圓盤上。

為進(jìn)行硬化，刀片在1500攝氏度下進(jìn)行15小時(shí)的熱處理。通過(guò)燒結(jié)過(guò)程，使融化的鈷與碳化鎢顆粒粘結(jié)在一起。燒結(jié)爐處理過(guò)程做兩件事：刀片明顯收縮，收縮必須準(zhǔn)確才能獲得正確的公差；其次，粉末混合物轉(zhuǎn)化成一種具備金屬性的新材料，成為硬質(zhì)合金?，F(xiàn)在，刀片已達(dá)預(yù)期硬度，但未達(dá)到可以交貨的程度。在進(jìn)行下一步生產(chǎn)環(huán)節(jié)前，我們會(huì)在坐標(biāo)測(cè)量機(jī)中仔細(xì)檢查刀片的尺寸。

5.刃口處理

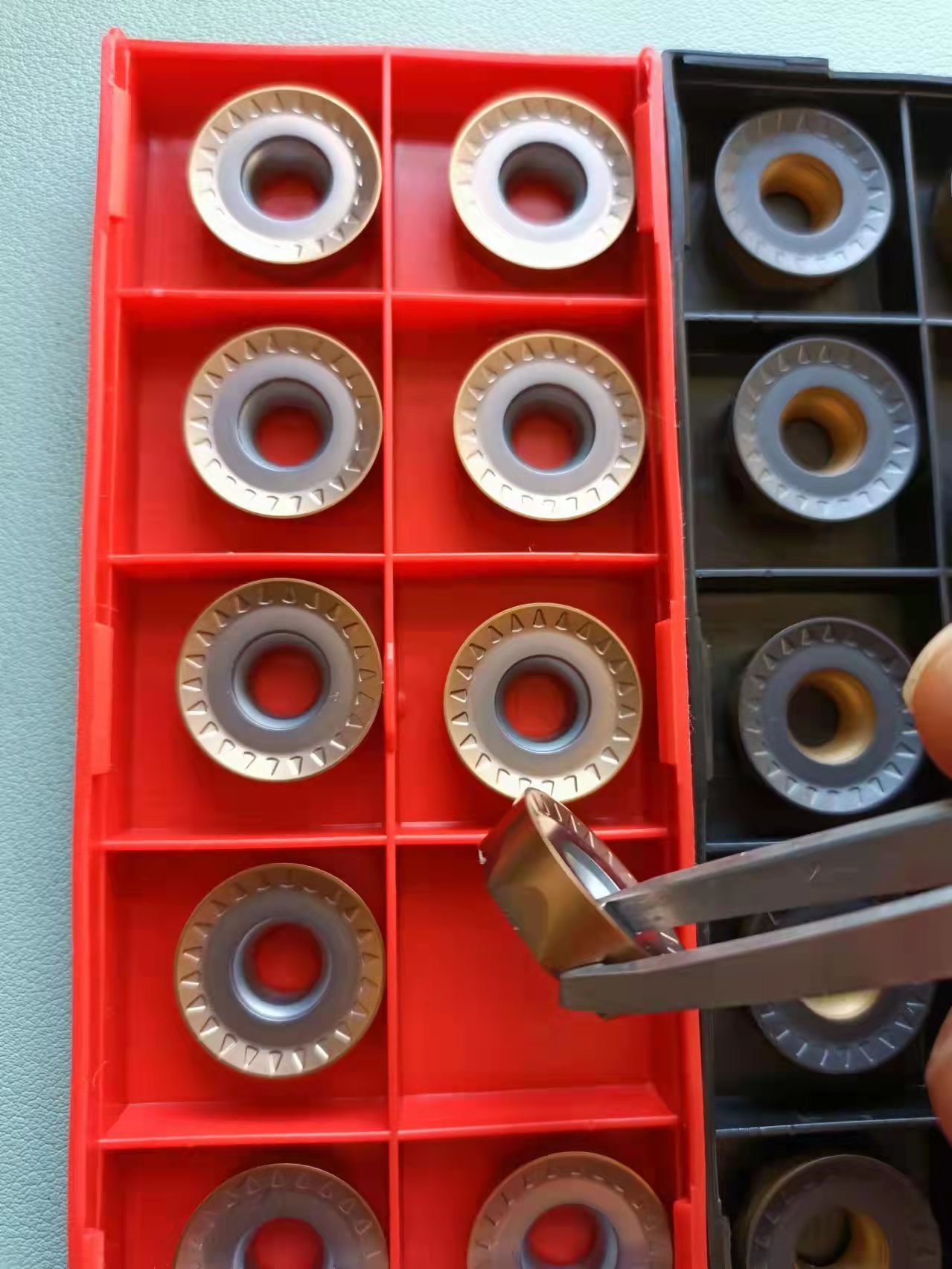

7.終檢、和包裝
